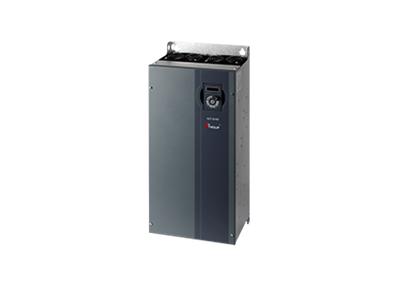

工程矢量型丨HLP-G100

HLP-G100系列變頻器是海利普在新一代產品平臺上針對實際工程應用需求研制的工程型矢量變頻器，具有體積小、可靠性高、環境適應性強、使用配置靈活和維護方便等一系列優點。

產品特點

² 高可靠性

u 采用高速、大容量處理器，產品功能多、性能強

u 風扇轉速可控

u 嚴格的設計測試生產體系

² 高環境適應性

u 獨立風道設計

u PCBA 100% 涂層覆蓋率

u 寬散熱器齒距設計

u 風機易更換清理設計

u 可在45℃環境溫度下滿載運行

u 寬電壓范圍設計，適合國內電網電壓的偏低場合

u 適應性中國用戶的EMC特性

u 提供IP50 選件，可進一步提高變頻器環境適應能力

² 優秀的用戶友好性

u 用戶操作簡便

u 產品體積小

² 優秀的控制性能

u 同時適用于異步電機和永磁同步電機的控制

技術參數

項目	說明	規格
輸入電源	電壓	單 / 三相 200~240V -20%~ + 10%；三相 380~480V -20%~ + 10%；
	頻率	48-62Hz；
	最大不平衡度	3%；
輸出電源	輸出電壓	三相0~ 100%輸入電壓；
輸出電源	輸出頻率	V/F：0-400Hz；矢量控制：0-200Hz ;
IO板控制端子	輸入端子	6路數字量輸入端子，其中1路支持最高100kHz高速脈沖輸入； 2路模擬量輸入端子，均支持接收電壓或電流信號；
	輸出端子	2路數字量輸出端子，其中1路支持最高100kHz高速脈沖輸出； 2路繼電器輸出端子； 2路模擬量輸出端子，其中1路即可輸出電壓，也可輸出電流信號，另一個僅支持電流輸出信號；
	電源端子	1路24V電源端子，最大輸出電流200mA； 1路10V電源端子，最大輸出電流10mA；
	通訊端子	1組通訊端子，最大波特率115200bit/s ；
面板	5位8段LED顯示	可顯示頻率、警報，狀態等各種數據信息；
	指示燈	指示燈FWD、REV、Hz、A、RPM顯示變頻器的各種狀態；
	監視功能	參考值，輸出頻率，反饋值，輸出電流，直流母線電壓，輸出電壓，輸出功率，輸入端子狀態，輸出端子狀態，模擬量輸入值，模擬量輸出值，歷史1-10次故障記錄和累計工作時間等；
環境	防護等級	IP20；
	操作溫度	-10℃~50℃，40℃以上需降容使用；
	操作濕度	5%-85%(95%時不結露）；
	振動	≤ 75kW : 1.14g； > 90kW : 0.7g；
	最大海拔	1000m , 1000m以上需降檔使用；
	電機線長度	屏蔽線：50米；非屏蔽線：100米；
其他	直流電抗器	37kW及以上機型內置直流電抗器；
其他	制動單元	22kW及以下機型內置制動單元
